betaling Type:L/C,T/T,Paypal
Incoterm:FOB,CIF,EXW
Min. orde:1 Bag/Bags
vervoer:Ocean,Land,Air,Express
Haven:Nansha Port
$1.02-2.62 /Bag/Bags
Model: Stephen-SRS-
merk: SprSeals
20x30.7x4/4.2: 40x50.7x4/4.2
42x52.7x4/4.2: 50x60.7x4/4.2
52x62.7x4/4.2: 60x70.7x4/4.2
63x73.7x4/4.2: 85x95.7x4/4.2
90x100.7x4/4.2: 100x110.7x4/4.2
38x53.1x6/6.3: 50x65.1x6/6.3
52x67.1x6/6.3: 60x75.1x6/6.3
63x78.1x6/6.3: 100x115.1x6/6.3
105x120.1x6/6.3: 200x215.1x6/6.3
180x200.5x7.9/8.1: 200x220.5x7.9/8.1
verpakkingen: doos, verpakkingszak
produktiviteit: 1 million pieces per month
vervoer: Ocean,Land,Air,Express
Plaats van herkomst: Jiangsu, China
Ondersteuning over: 1 million pieces per month
Certificaat: IS09001 IS14001 0HSA18001 GB/T29490
GS-code: 4016931000
Haven: Nansha Port
betaling Type: L/C,T/T,Paypal
Incoterm: FOB,CIF,EXW
Graafmachine cilinder zuiger stangafdichtingen spns-stefen
Ontwerpbeschrijving:

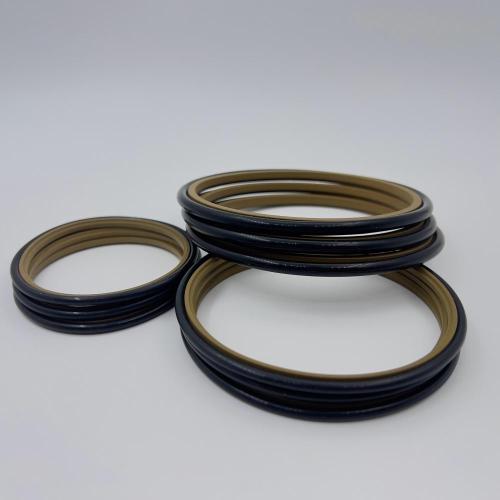

De afdichting is over het algemeen samengesteld uit een rubberen O-ring en een PTFE-ring. De O-ring is een krachttoepassingselement, dat voldoende afdichtkracht biedt en de PTFE-ring compenseert. Het is van toepassing op het afdichten van hydraulische cilinderzuigerstang. De stengelafdichting is een enkele acteerafdichting, die is verdeeld in stengelafdichting voor zuiger- en stengelafdichting voor zuigerstang. Styrooseal heeft de voordelen van lage wrijving, geen kruipende, kleine startkracht, hoge drukweerstand, eenvoudige groefstructuur, enz.
SRS-multi-stukken worden in serie gebruikt om te bieden
optimale afdichtingsprestaties voor hogesnelheidstoepassingen; SRS is ook een veelgebruikt kussen
afdicht dat tegengaat Hoge frequentie.
overal in het afdichtingssysteem en beschermt het primairseal.
SRS maakt gebruik van Jiu Long High Performance PTFE -verpakkingsmateriaal P4 voor superieure slijtage en extrusieresistentie
en een breed temperatuurbereik en media.
Deze ontwerU werkt samen met het O-ring-elastomeer om te compenseren
voor bewerkingstoleranties en verplaatsingen.
Prestaties en gebruik
Het bestaat uit een slijtvast, lage wrijvingsgevulde PTFE-schuifring en een rubberen afdichting van O-ring. O-ring biedt voorbelasting, die de slijtage van de schuifring kan compenseren. Het heeft een bidirectioneel afdichtingseffect en is geschikt voor het afdichten van hoge druk en roterende gaten met lage snelheid in hydraulische apparatuur. Split groove moet worden aangenomen voor de specificatie met gatdiameter minder dan medium 40.
Voor graafmachinecilinderafdichting SPNS-STEPHEN
Voor graafmachine cilinderzuiger stangafdichtingen
kenmerk
1. De afdichtingsefficiëntie is hoog wanneer twee media moeten worden gescheiden (bijv. Vloeistof/vloeistof of vloeistof/gas)
2. Met lage wrijving en hoge elasticiteit heeft het dubbele beveiliging
3. Goede dynamische en statische afdichtingsprestaties
4. Grote extrusiekloof is toegestaan, afhankelijk van de toepassing, zodat de verwerkingskosten kunnen worden verlaagd
5. Met de functie van de drukbehoud, kleine lekkage in de oliecilinder
6. Het groefontwerp is eenvoudig en de installatieruimte is klein. De groefgrootte moet voldoen aan IS07425/1, en het kan worden verwisseld met rasterring, afdichting, enz
7. Omdat er veel soorten materialen kunnen worden gebruikt, heeft het een sterk aanpassingsvermogen aan de werkomstandigheden
8. Goede glijdende prestaties, niet kruipen
Standaardmaterialen
Afdichtring: gevuld met polytetrluorethyleen (f-PTFE)
O-ring: NBR Nitril Rubber of FKM
Star Ring: NBR of FKM
Hydraulische zuigerafdichting SPNS-STEPHEN
Hydraulische cilinderafdichting van graafmachine SPNS-Stephen
SPNS-Stephen Specification Schedule |
||||||||
Specification parameter details | Specification parameter details | |||||||
d h9 | D H9 | T | l +0.2 | d h9 | D H9 | T | l +0.2 | |
20 | 30.7 | 4 | 4.2 | 83.5 | 98.6 | 6 | 6.3 | |
22 | 32.7 | 4 | 4.2 | 85 | 95.7 | 4 | 4.2 | |
25 | 35.7 | 4 | 4.2 | 85 | 100.1 | 6 | 6.3 | |
28 | 38.7 | 4 | 4.2 | 90 | 100.7 | 4 | 4.2 | |
30 | 40.7 | 4 | 4.2 | 90 | 105.1 | 6 | 6.3 | |
32 | 42.7 | 4 | 4.2 | 92 | 102.7 | 4 | 4.2 | |
35 | 45.7 | 4 | 4.2 | 92 | 107.1 | 6 | 6.3 | |
36 | 46.7 | 4 | 4.2 | 95 | 105.7 | 4 | 4.2 | |
38 | 48.7 | 4 | 4.2 | 95 | 110.1 | 6 | 6.3 | |
38 | 53.1 | 6 | 6.3 | 98 | 113.1 | 6 | 6.3 | |
40 | 50.7 | 4 | 4.2 | 100 | 110.7 | 4 | 4.2 | |
40 | 55.1 | 6 | 6.3 | 100 | 115.1 | 6 | 6.3 | |
42 | 52.7 | 4 | 4.2 | 105 | 120.1 | 6 | 6.3 | |
42 | 57.1 | 6 | 6.3 | 110 | 125.1 | 6 | 6.3 | |
45 | 55.7 | 4 | 4.2 | 115 | 130.1 | 6 | 6.3 | |
45 | 60.1 | 6 | 6.3 | 120 | 135.1 | 6 | 6.3 | |
48 | 58.7 | 4 | 4.2 | 125 | 140.1 | 6 | 6.3 | |
48 | 63.1 | 6 | 6.3 | 130 | 145.1 | 6 | 6.3 | |
50 | 60.7 | 4 | 4.2 | 132 | 147.1 | 6 | 6.3 | |
50 | 65.1 | 6 | 6.3 | 133 | 148.1 | 6 | 6.3 | |
52 | 62.7 | 4 | 4.2 | 135 | 150.1 | 6 | 6.3 | |
52 | 67.1 | 6 | 6.3 | 138 | 153.1 | 6 | 6.3 | |
55 | 65.7 | 4 | 4.2 | 140 | 155.1 | 6 | 6.3 | |
55 | 70.1 | 6 | 6.3 | 145 | 160.1 | 6 | 6.3 | |
56 | 66.7 | 4 | 4.2 | 147 | 162.1 | 6 | 6.3 | |
56 | 71.1 | 6 | 6.3 | 150 | 165.1 | 6 | 6.3 | |
60 | 70.7 | 4 | 4.2 | 157 | 172.1 | 6 | 6.3 | |
60 | 75.1 | 6 | 6.3 | 160 | 175.1 | 6 | 6.3 | |
63 | 73.7 | 4 | 4.2 | 165 | 180.1 | 6 | 6.3 | |
63 | 78.1 | 6 | 6.3 | 167 | 182.1 | 6 | 6.3 | |
65 | 75.7 | 4 | 4.2 | 170 | 185.1 | 6 | 6.3 | |
65 | 80.1 | 6 | 6.3 | 177 | 192.1 | 6 | 6.3 | |
68 | 83.1 | 6 | 6.3 | 180 | 195.1 | 6 | 6.3 | |
70 | 80.7 | 4 | 4.2 | 180 | 200.5 | 7.9 | 8.1 | |
70 | 85.1 | 6 | 6.3 | 185 | 200.1 | 6 | 6.3 | |
73 | 88.1 | 6 | 6.3 | 185 | 205.5 | 7.9 | 8.1 | |
75 | 85.7 | 4 | 4.2 | 190 | 205.1 | 6 | 6.3 | |
75 | 90.1 | 6 | 6.3 | 190 | 210.5 | 7.9 | 8.1 | |
78 | 93.1 | 6 | 6.3 | 200 | 215.1 | 6 | 6.3 | |
80 | 90.7 | 4 | 4.2 | 200 | 220.5 | 7.9 | 8.1 | |
80 | 95.1 | 6 | 6.3 |
